Sistem automat controlat cu stație robotică pentru Finisor de Asfalt Topcon 3D LPS

Descriere

Sistem automat controlat cu stație robotică pentru Finisor de Asfalt Topcon 3D LPS

Sistemul automat asigură un control precis prin poziționare LPS. Stația totală de mare precizie Topcon determină poziția elementului controlat (face măsurători continue folosind prisma 360° montată pe utilaj), compară aceasta poziție cu cea din proiectul digital din panoul de comandă, iar valvele hidraulice comanda automat sistemul pentru a aduce grinda la valorile din proiect. Operatorul se concentrează numai pe utilizarea utilajului la viteza adecvată, sistemul făcând restul automat. Tehnologia modernă și calculatorul care procesează rapid datele fac că munca să se desfășoare mai repede, mai neted și în același timp cu foarte mare precizie.

Sistemul 3D LPS automatizează utilizarea finisorului, furnizând precizie milimetrică pentru întinderea asfaltului, control automat al grosimii straturilor și utilizarea optimă a materialului. Utilajul poate lucra cele mai complicate drumuri fără măsurători suplimentare, și fără nevoia de o echipă de topografi.

Principalele avantaje ale sistemului Topcon 3D LPS

• Se lucrează direct cu proiectul digital – fără țăruși și fir de referință
• Precizie milimetrică de întindere a asfaltului
• Controlul automat al grosimii straturilor și al declivității acestora
• Se lucrează rapid fără piedici
• Economie: controlul optim al cantității de material utilizată
• Reducerea riscului de erori umane
• Reducerea numărului de verificări suplimentare
• Cel mai precis sistem de pe piață (imediat după AutoPave/3D mmGPS)

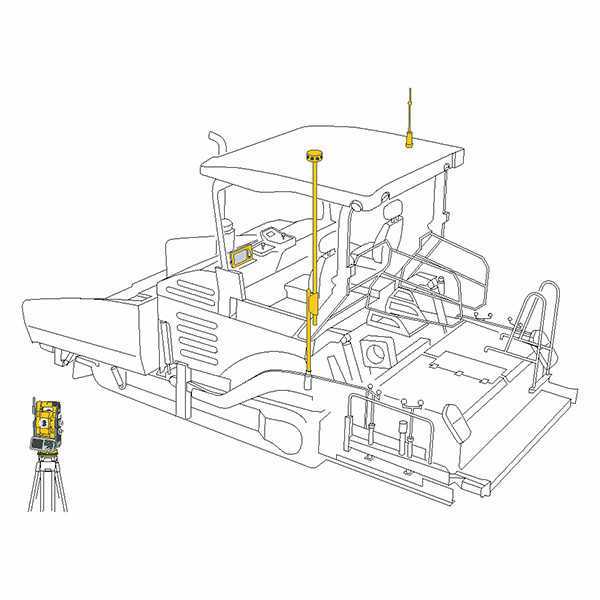

Elementele sistemului

Baza de referință:
1. Stația totală motorizată

Componentele instalate pe utilaj:
2. prisma 360°
3. panoul de control 3D (calculatorul)
4. antena radio (pentru recepționarea semnalului de la stația totală)

Caracteristici

Controlul perfect al suprafeței de lucru se realizează folosind sistemul 3D LPS. Ca toate sistemele 3D și aceste pe baza unui proiect digital al suprafeței. În aceasta configurație poziția grinzii de la finisor este controlată în timp real de către o stație totală motorizată. Aceasta monitorizează permanent poziția prismei montată pe utilaj. Stația totală transmite datele măsurate către panoul de comandă prin intermediul comunicației radio, iar calculatorul le compară cu datele din proiectul digital și ajustează automat poziția grinzii pentru finisare. Acest sistem permite o precizie foarte mare (până la ± 7 mm pentru gredere sau chiar o precizie mai mare pentru utilajele care au o viteza mică de deplasare cum ar fi finisoarele de asfalt sau utilajele de frezat). Precizia milimetrică este obținută datorită sistemului modern de stație totală motorizată Topcon – cu servo-motoare de mare viteză, precizie mare de căutare a prismei, o comunicare wireless de mare viteză și o platformă Windows pentru procesarea rapidă a informațiilor.

Sistemul LPS (Local Positioning System) cunoaște o renaștere datorită noilor tehnologii încorporate care elimină dezavantajele soluțiilor similare utilizate în trecut. Chiar dacă LPS necesită o “vizibilitate” continuă între prismă și stația totală, datorită unui sistem Topcon foarte avansat, sistemul este mai puțin predispus la interferențe cum ar fi întreruperea comunicației datorită trecerii altor utilaje. Sistemele 3D pentru finisorul de asfalt, cum ar fi LPS sau AutoPave (3D mmGPS) este recomandat mai ales pentru lucrările la care s-a folosit de la început un proiect digital pe care au lucrat buldozere și gredere echipate cu sistem 3D.

De reținut

Unul din cele mai avansate sisteme 3D de control automat

Sistemul LPS are o acuratețe foarte mare și poate întruni cele mai exigente cerințe de lucru – fără măsurători intermediare și fără a fi nevoie de echipa de topografi. Cerințele proiectului digital sunt realizate automat pe baza comparației dintre datele din proiect cu cele măsurate în timp real de echipamantele de pe utilaj.

Sunt folosite toate avantajele unui control 3D

Sistemul LPS, la fel ca alte sisteme de control 3D pentru finisoarele de asfalt sau utilaje de frezat, vă permite să folosiți avantajele lucrărilor 3D, folosite inclusiv de alte utilaje (buldozere, gredere) care au lucrat anterior acceasi suprafață, prin utilizarea aceluiași proiect digital. Acest lucru mărește rapiditatea de lucru, dar ajută și la o precizie mare de lucru și un mod ușor de a întruni cerințele proiectului. Utilizarea de către Topcon a softurilor sofisticate permite schimbul ușor de date dintre echipamentele folosite pe șantier (receptoare și controlere GPS, stații totale, etc.).

Aplicații tipice

• Toate tipurile de construcții de drumuri: drumuri și autostrăzi
