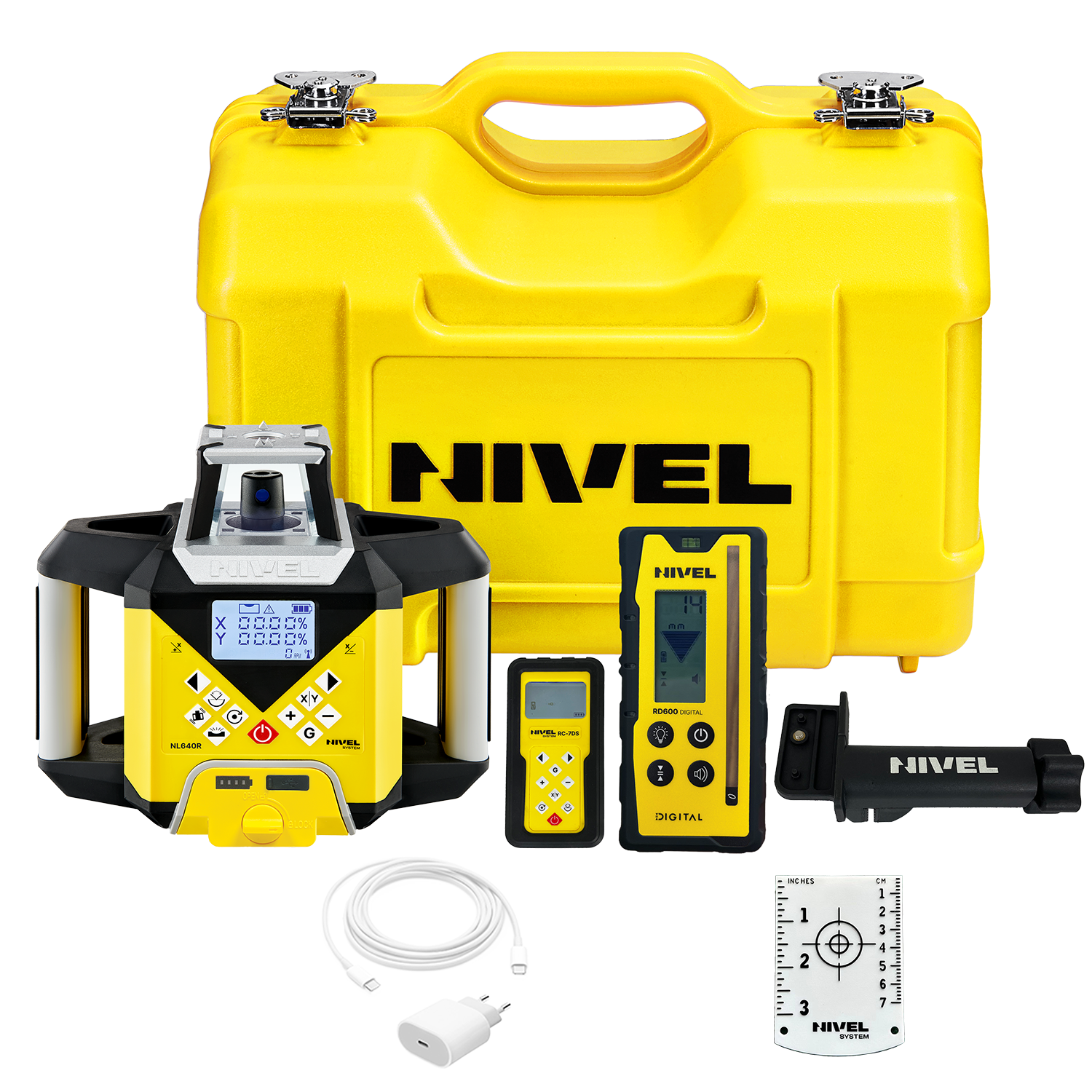

Cum se folosește și se reglează nivela laser rotativă Nivel System NL640 DIGITAL

Nivel System NL640 DIGITAL este o nivela laser rotativă de înaltă precizie, destinată lucrărilor profesionale de construcții, infrastructură și instalații. Echipată cu pante digitale automate pe ambele axe (X/Y), telecomandă RC-15 și autonivelare electronică, oferă control complet asupra măsurătorilor și aliniamentelor orizontale sau înclinate.

1️⃣ Principiul de funcționare

Nivela generează un fascicul laser rotativ de 360°, care creează un plan orizontal sau vertical perfect, utilizat pentru trasare, nivelare și măsurători precise. Disponibilă în două versiuni:

• NL640R – fascicul roșu (635 nm) pentru aplicații generale și interior.
• NL640G – fascicul verde (515 nm), până la 4× mai vizibil, recomandat pentru exterior.

2️⃣ Montaj și pornire

1. Montează aparatul pe un trepied stabil (SJJ1 sau SJJ32).
2. Pornește laserul cu butonul Power.
3. Așteaptă finalizarea autonivelării (5–10 secunde).
4. Selectează modul de lucru: orizontal, vertical sau cu pantă.

Compensatorul electronic stabilizează automat planul în limita de ±5°, eliminând vibrațiile și micile denivelări.

3️⃣ Reglarea pantelor digitale pe axele X și Y

NL640 DIGITAL permite control complet al înclinării planului laser prin introducerea valorilor numerice pe axele X (stânga–dreapta) și Y (față–spate). Aceasta este una dintre cele mai importante funcții ale modelului NL640, ideală pentru crearea pantelor precise de scurgere, rigole sau rampe de acces.

Ce este panta digitală?

În contextul unei nivele laser, „panta” reprezintă înclinarea planului de referință față de orizontală. La modelul NL640 DIGITAL, panta este controlată electronic, fără a înclina fizic aparatul. Valoarea introdusă este convertită automat într-un unghi de înclinare, iar fasciculul laser se repoziționează digital.

4️⃣ Setarea și utilizarea pantei digitale

🔧 Procedura pas cu pas

1. Activează modul „SLOPE” din panoul frontal sau telecomanda RC-15.
2. Selectează axa de lucru:
   • X – pantă pe direcția stânga-dreapta.
   • Y – pantă pe direcția înainte-înapoi.
3. Cu tastele „▲” și „▼” setează valoarea dorită a pantei (în procente % sau mm/m).
4. Confirmă apăsând butonul Enter / OK.
5. Laserul va începe automat repoziționarea fasciculului până la atingerea valorii setate.

💡 Exemplu practic:

Dacă dorești o pantă de 1,5% pe direcția X, introdu valoarea „1.5” în meniul pantei pentru axa X. Fasciculul va fi înclinat digital, iar la o distanță de 10 m, diferența de nivel între cele două capete ale fasciculului va fi de 15 mm.

⚠️ Recomandări de utilizare:

• Folosește un receptor digital RD600 sau RD700 pentru citirea precisă a diferențelor de nivel pe pantă.
• Verifică stabilitatea trepiedului înainte de aplicarea pantei.
• În modul „Dual Slope”, introdu valorile pentru ambele axe X și Y separat.
• După setarea pantei, nu muta aparatul – recalibrarea automată se dezactivează temporar.
• Pentru lucrări complexe (ex. platforme beton sau drumuri), folosește funcția Fine Adjust pentru reglaje de precizie ±0,01%.

5️⃣ Controlul pantei prin telecomanda RC-15

Telecomanda RC-15 permite modificarea pantei digitale fără a atinge laserul. Poți ajusta valorile pantei direct de pe ecranul telecomenzii, în timp real, până la ±10% pe fiecare axă, iar valorile actuale sunt afișate permanent pe display.

• Butonul „MODE” – selectează axa activă (X sau Y);
• „▲” și „▼” – modifică panta cu pași de 0.1%;
• „OK” – confirmă valoarea introdusă;
• „TILT” – activează protecția împotriva vibrațiilor în timpul lucrului pe pantă.

Avantajul reglajului digital față de cel manual:

La modelele cu pantă manuală (ex. NL300R sau RL-H5A), utilizatorul trebuie să încline fizic aparatul pe o axă. În cazul NL640 DIGITAL, toate reglajele se fac automat, electronic, cu afișare numerică și control fin, eliminând erorile umane și oferind precizie de ±0.8 mm/10 m.

6️⃣ Funcția TILT – protecția automată a măsurătorilor

Funcția TILT detectează orice mișcare accidentală sau lovitură care ar putea afecta poziția laserului. Când este activată, fasciculul se oprește automat, iar pe ecran apare un mesaj de eroare. După stabilizare, sistemul revine automat în modul de lucru normal, garantând precizia măsurătorilor.

---

👉 Continuă lecturarea: Calibrare, întreținere și aplicații ale NL640 DIGITAL

7️⃣ Compatibilitate cu receptoarele Nivel System

Nivela NL640 DIGITAL este compatibilă cu întreaga gamă de receptoare Nivel System pentru fascicul roșu sau verde, care oferă afișare numerică precisă și extind raza de lucru până la 800 m (diametru). Acestea sunt ideale pentru lucrul pe pante digitale sau suprafețe extinse.

Model receptor	Compatibilitate fascicul	Precizie	Clasa protecție	Caracteristici principale
RD500R Digital	Roșu	±1 / 5 / 10 mm	IP67	Afișaj numeric, comunicare radio, pante X/Y
RD600 Digital	Roșu / Verde	±0.5 – 10 mm	IP67	Dublu afișaj LCD, afișare ±55 mm
RD700 Digital	Roșu / Verde	±1 / 2 / 5 / 10 mm	IP67	Display LED + LCD dublu, semnal acustic reglabil

8️⃣ Calibrare și verificare a preciziei

Deși NL640 DIGITAL este calibrată din fabrică, este recomandată o verificare periodică, mai ales după transport sau lucrări în teren dificil.

Test rapid de orizontalitate:

1. Montează nivela pe trepied, la aproximativ 20 m de un perete.
2. Pornește laserul și marchează primul punct de referință (A).
3. Rotește aparatul cu 180° și marchează al doilea punct (B).
4. Dacă diferența între A și B depășește ±2 mm, efectuează calibrarea din meniul CAL.

Calibrarea digitală:

Accesează modul tehnic „CAL” și, cu ajutorul telecomenzii RC-15, ajustează fin fasciculul până când proiecția coincide cu marcajul de referință. Pentru precizie maximă, calibrarea trebuie realizată pe ambele axe X și Y, în mod similar cu setarea pantelor digitale.

9️⃣ Întreținere și utilizare în siguranță

• Curăță lentilele laserului doar cu o lavetă moale, fără alcool sau solvenți.
• Depozitează aparatul în valiza originală, într-un mediu uscat.
• Reîncarcă acumulatorul Li-ion (7.4V, 4000 mAh) complet înainte de o zi de lucru.
• Activează funcția TILT la pornire pentru a evita măsurători eronate.
• Nu expune laserul direct la ploaie torențială fără protecție suplimentară, chiar dacă este certificat IP66.

🔍 10️⃣ Date tehnice Nivel System NL640 DIGITAL

Parametru	Specificație
Fascicul laser	Roșu (635 nm) / Verde (515 nm)
Clasa laser	2 (IEC 60825-1)
Precizie de nivelare	±0,8 mm / 10 m
Rază de acțiune cu receptor	până la 800 m (diametru)
Autonivelare	±5° (electronică)
Pantă digitală	±10% pe axele X și Y (setare automată)
Viteză de rotație	300 / 600 rpm
Moduri de lucru	Orizontal / Vertical / Pante X/Y / Dual Slope
Telecomandă	RC-15 – control până la 100 m
Compatibil receptoare	RD500R / RD600 / RD700 Digital
Alimentare	Acumulator Li-ion 7.4V / 4000 mAh
Autonomie	până la 50 ore
Clasă de protecție	IP66 – rezistent la apă și praf
Temperatură de lucru	-20°C … +50°C
Dimensiuni / Greutate	210 × 200 × 180 mm / 2,4 kg

🔧 11️⃣ Aplicații practice

• Realizarea pantelor de scurgere (drumuri, rigole, canalizări).
• Montarea cofrajelor și structurilor din beton armat.
• Trasarea planurilor verticale și a pereților structurali.
• Lucrări de finisaj interior (tavane suspendate, gips-carton).
• Controlul nivelurilor în topografie și amenajări exterioare.

12️⃣ Diferențe între NL620 DIGITAL și NL640 DIGITAL

Caracteristică	NL620 DIGITAL	NL640 DIGITAL
Control pantă	Digital pe o axă (X)	Digital automat pe două axe (X/Y)
Funcție TILT	Manuală	Automată, cu resetare
Compatibilitate receptoare	RD500 / RD600	RD600 / RD700
Rază maximă	700 m	800 m
Aplicații tipice	Construcții generale	Drumuri, rampe, drenaje, platforme

📘 13️⃣ Concluzie

Nivel System NL640 DIGITAL redefinește precizia în măsurătorile de șantier. Cu pante digitale X/Y complet automate, funcția TILT, telecomandă RC-15 și rezistență IP66, este soluția ideală pentru lucrări de infrastructură, construcții și instalații. Combinația dintre tehnologia digitală și robusteză o transformă într-un instrument indispensabil pentru profesioniști.
