Cum se lucrează cu o nivelă electronică digitală? Ghid practic cu exemple de calcul

Nivela electronică digitală este un instrument de măsurare folosit pentru determinarea rapidă și precisă a diferențelor de nivel. Spre deosebire de o nivelă optică clasică, unde operatorul citește manual valorile de pe stadie, nivela electronică poate citi automat stadia codificată, poate calcula diferențe de înălțime și poate salva datele măsurate.

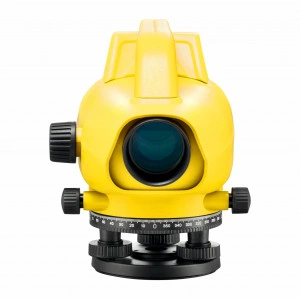

Un exemplu de astfel de instrument este Nivel System EL-32, o nivelă electronică digitală cu mărire optică 32x, precizie de 1,0 mm/km, rază de lucru 2–100 m, memorie internă pentru 1000 de înregistrări și interfață USB pentru exportul datelor către computer.

Ce ai nevoie pentru lucru

Pentru a lucra corect cu o nivelă electronică digitală, ai nevoie de instrumentul propriu-zis, un trepied stabil și o stadie compatibilă, de preferat stadie codificată pentru citirea automată. În funcție de lucrare, pot fi necesare și carnet de teren, ruletă, jaloane, țăruși de marcaj sau software pentru prelucrarea datelor.

• nivelă electronică digitală;
• trepied pentru instrumente de măsurare;
• stadie codificată compatibilă;
• punct de reper cu cotă cunoscută;
• carnet de măsurători sau memorie internă a instrumentului;
• cablu USB și software pentru exportul datelor, dacă este necesar.

Principiul de bază al măsurătorii

Lucrul cu nivela electronică se bazează pe același principiu ca nivelmentul clasic: se pornește de la un punct cu o cotă cunoscută, numit reper, apoi se determină cotele celorlalte puncte prin citiri pe stadie.

În metoda cu înălțimea instrumentului, se calculează mai întâi cota planului de vizare, numită și HI, adică înălțimea instrumentului. Formula este:

Formula pentru înălțimea instrumentului	HI = Cota reperului + Citirea pe reper
Formula pentru cota unui punct	Cota punctului = HI - Citirea pe punct

Aceste formule sunt foarte importante. Nivela electronică poate automatiza citirea și poate reduce erorile de observare, dar operatorul trebuie să înțeleagă logica de calcul pentru verificare, control și interpretarea rezultatelor.

Pașii de lucru cu nivela electronică

1. Alege un punct de reper cu o cotă cunoscută sau stabilește un reper local, de exemplu 100,000 m.
2. Montează trepiedul pe o suprafață stabilă și fixează bine picioarele.
3. Montează nivela electronică pe trepied și fixează instrumentul.
4. Nivelează instrumentul folosind bula circulară și șuruburile de calare.
5. Vizează stadia pe reper și efectuează citirea de spate.
6. Calculează înălțimea instrumentului sau lasă instrumentul să gestioneze datele, dacă funcția este disponibilă.
7. Vizează punctele de lucru și efectuează citirile succesive.
8. Salvează măsurătorile în memoria instrumentului.
9. Exportă datele prin USB către computer, dacă este necesară prelucrarea ulterioară.

Exemplu practic de calcul

Presupunem că avem un reper de nivelment cu cota cunoscută de 100,000 m. Montăm nivela electronică pe trepied, vizăm stadia așezată pe reper și obținem o citire de spate de 1,385 m.

Cota reperului	100,000 m
Citire pe reper	1,385 m
Înălțimea instrumentului	100,000 + 1,385 = 101,385 m

După ce am determinat înălțimea instrumentului, măsurăm mai multe puncte de pe teren. Pentru fiecare punct, cota se calculează scăzând citirea pe stadie din înălțimea instrumentului.

Tabel de măsurători și cote calculate

Punct măsurat	Distanță față de start	Citire pe stadie	Calcul cotă	Cota rezultată
P1	0 m	1,640 m	101,385 - 1,640	99,745 m
P2	10 m	1,920 m	101,385 - 1,920	99,465 m
P3	20 m	2,210 m	101,385 - 2,210	99,175 m
P4	30 m	2,530 m	101,385 - 2,530	98,855 m
P5	40 m	2,820 m	101,385 - 2,820	98,565 m

Cum interpretezi rezultatele

Din tabel se observă că pe măsură ce citirea pe stadie crește, cota punctului scade. Acest lucru este normal: o citire mai mare pe stadie indică un punct aflat mai jos față de planul de vizare al instrumentului.

În exemplul de mai sus, diferența de nivel dintre P1 și P5 este:

Cota P1	99,745 m
Cota P5	98,565 m
Diferență de nivel	99,745 - 98,565 = 1,180 m

Rezultatul arată că terenul coboară cu 1,180 m pe distanța de 40 m dintre P1 și P5.

Calculul pantei terenului

Panta se calculează împărțind diferența de nivel la distanța orizontală, apoi înmulțind cu 100 pentru a obține procentul.

Formula pantei	Pantă (%) = Diferență de nivel / Distanță x 100
Exemplu	1,180 / 40 x 100 = 2,95%

În acest exemplu, terenul are o pantă aproximativă de 2,95%. O astfel de valoare poate fi utilă la proiectarea scurgerii apelor, verificarea pantelor pentru alei, platforme, conducte, șanțuri sau suprafețe asfaltate.

Grafic de profil longitudinal

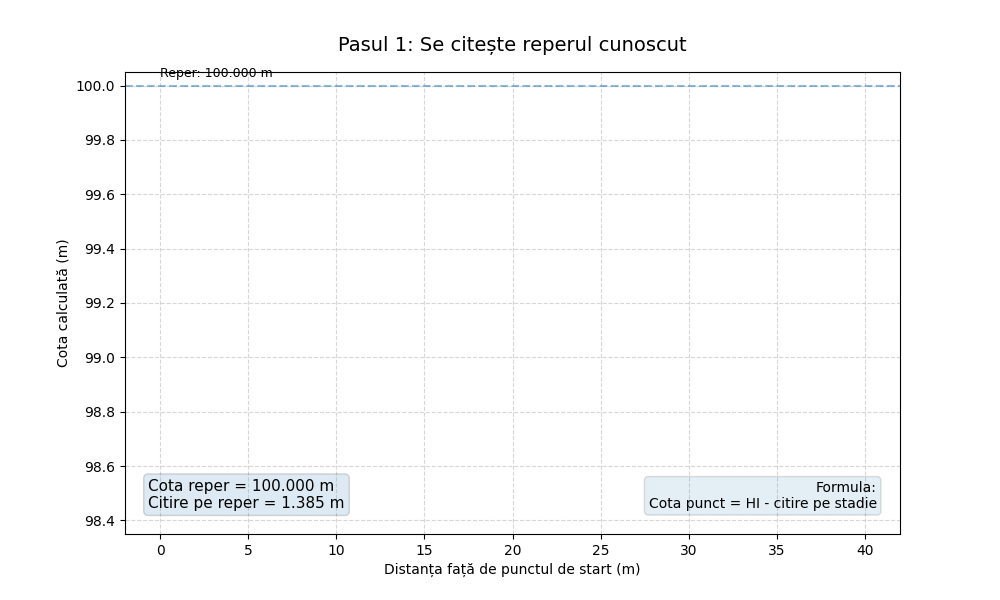

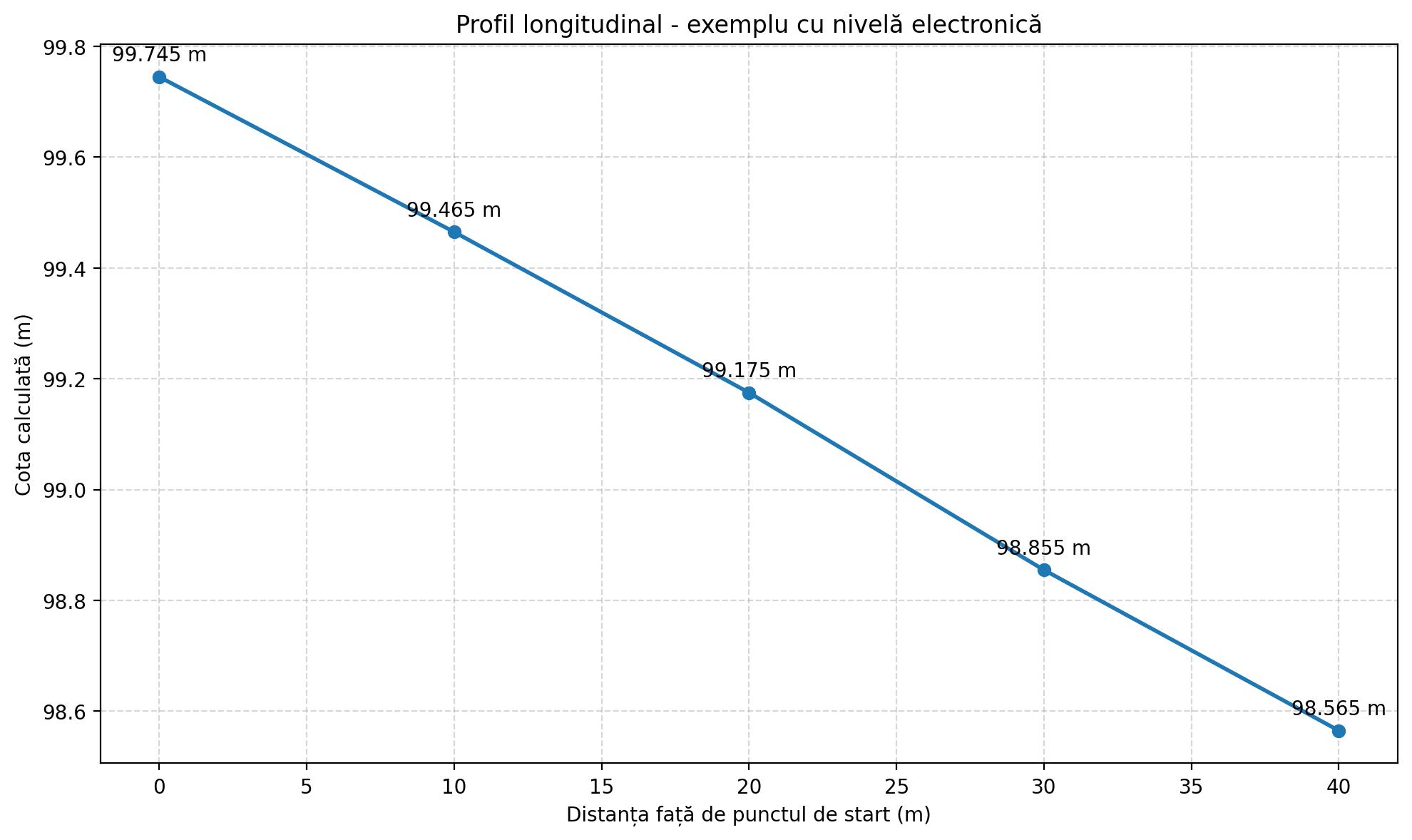

Pe baza cotelor calculate, se poate realiza un profil longitudinal al terenului. Acesta arată cum variază cota pe lungimea traseului măsurat. În practică, graficul poate fi făcut în Excel, într-un software topografic sau într-un program CAD.

Distanță	0 m	10 m	20 m	30 m	40 m
Cotă	99,745 m	99,465 m	99,175 m	98,855 m	98,565 m

Graficul rezultat arată o coborâre constantă a terenului pe traseul măsurat. Acest tip de reprezentare este foarte util la lucrări de canalizare, drumuri, alei, platforme betonate, terasamente și amenajări exterioare.

Exemplu de verificare a unei cote proiectate

În lucrările de construcții, nu este suficient doar să măsori terenul existent. De multe ori trebuie să verifici dacă un punct este la cota proiectată. Să presupunem că pentru punctul P3 cota proiectată este 99,200 m, iar cota măsurată este 99,175 m.

Cota proiectată P3	99,200 m
Cota măsurată P3	99,175 m
Diferență	99,175 - 99,200 = -0,025 m

Rezultatul de -0,025 m înseamnă că punctul P3 este cu 25 mm mai jos decât cota proiectată. În funcție de toleranța lucrării, poate fi necesară completarea cu material sau ajustarea stratului de lucru.

Exemplu de nivelment cu citire spate și citire față

O altă metodă frecventă este calculul diferenței de nivel dintre două puncte folosind citirea de spate și citirea de față. Formula este:

Formula diferenței de nivel

ΔH = Citire spate - Citire față

Dacă pe reper avem citirea de spate 1,385 m, iar pe punctul nou avem citirea de față 1,920 m, calculul este:

Citire spate	1,385 m
Citire față	1,920 m
ΔH	1,385 - 1,920 = -0,535 m

Valoarea negativă arată că punctul nou este cu 0,535 m mai jos decât reperul. Dacă reperul are cota 100,000 m, atunci cota punctului nou este:

Cota punct nou

100,000 - 0,535 = 99,465 m

Greșeli frecvente în lucrul cu nivela electronică

• Stadia nu este ținută vertical – poate duce la citiri incorecte și diferențe de cotă greșite.
• Trepiedul nu este stabil – orice mișcare a instrumentului poate afecta măsurătoarea.
• Instrumentul nu este corect nivelat – bula circulară trebuie verificată înainte de lucru.
• Reperul este ales greșit – dacă punctul de plecare nu este sigur, toate cotele rezultate pot fi greșite.
• Nu se verifică măsurătorile – la lucrările importante este recomandată închiderea nivelmentului sau verificarea pe un reper cunoscut.
• Se confundă citirea cu cota – citirea pe stadie nu este cota punctului, ci valoarea folosită pentru calcul.

Recomandări pentru măsurători corecte

• Montează trepiedul pe teren stabil și fixează bine picioarele.
• Verifică poziția bulei circulare înainte de fiecare serie de măsurători.
• Ține stadia verticală și stabilă în timpul citirii.
• Folosește puncte de reper sigure și bine marcate.
• Salvează măsurătorile în memoria instrumentului și exportă datele pentru verificare.
• Repetă citirea dacă valoarea pare neobișnuită sau dacă stadia s-a mișcat.
• La lucrări importante, verifică rezultatele prin măsurători de control.

Unde este utilă o nivelă electronică digitală?

O nivelă electronică digitală este utilă în toate lucrările unde trebuie măsurate, verificate sau documentate diferențe de nivel. Printre aplicațiile frecvente se numără terasamentele, drumurile, parcările, platformele, rețelele de canalizare, lucrările de apă, amenajările exterioare, grădinile, agricultura și verificările de cotă în construcții.

În aceste aplicații, avantajul major este combinația dintre viteză, precizie și posibilitatea de a salva datele. Pentru echipele care fac măsurători repetate, exportul prin USB și memoria internă pot reduce timpul de lucru și pot simplifica documentarea măsurătorilor.

Concluzie

Lucrul cu o nivelă electronică digitală nu este complicat, dar necesită înțelegerea formulelor de bază și respectarea pașilor de măsurare. Instrumentul citește automat stadia și poate salva datele, însă operatorul trebuie să știe cum se calculează cotele, cum se verifică pantele și cum se interpretează diferențele de nivel.

Pentru lucrări profesionale de construcții, drumuri, terasamente, canalizare sau amenajări exterioare, o nivelă electronică precum Nivel System EL-32 oferă un avantaj important față de metoda clasică: măsurare mai rapidă, risc mai mic de eroare, arhivare a datelor și export către computer.
